Установка геофизическая лубрикаторная УГЛ 45-25



Установка  предназначена для герметизации устья скважин при геофизических работах на каротажной проволоке.

Установка монтируется с помощью фланца на устьевой арматуре скважины и включает в себя: приёмную камеру, нижний и верхний направляющие роликовые блоки, сальниковое уплотнение, переходник с клапанами и манометром.

Установка рассчитана на рабочее давление до 21 МПа и работу с каротажными приборами диаметром до 45 мм.

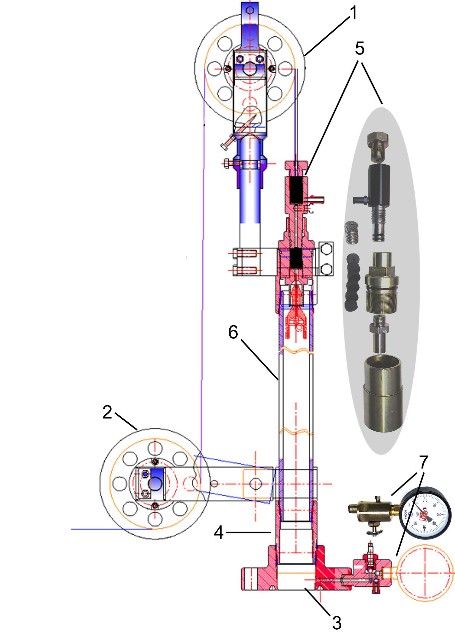

Комплектация УГЛ 45-25

1. Верхний направляющий 0,5-метровый роликовый блок
2. Нижний направляющий 0,5-метровый роликовый блок
3. Фланец (диаметр 195 мм по ОСТ 26-1609 или по заказу)
4. Переходник
5. Сальниковое контактное уплотнение (с комплектом набивки)
6. Приёмная камера (труба НКТ-60)
7. Переходник с манометром и двумя клапанами





Сальниковое устройство СУ-3Г-21




Сальниковое устройство предназначено для герметизации устья скважин при геофизических работах на каротажном кабеле.

Герметизация осуществляется за счёт механического обжатия каротажного кабеля эластичными резиновыми манжетами. Сила обжатия регулируется гидравлическим насосом высокого давления.

Сальниковое устройство рассчитано на рабочее давление до 21 МПа и работу с каротажными кабелями диаметром от 6 до 12,5 мм. Диаметр проходного отверстия устройства 45 мм.

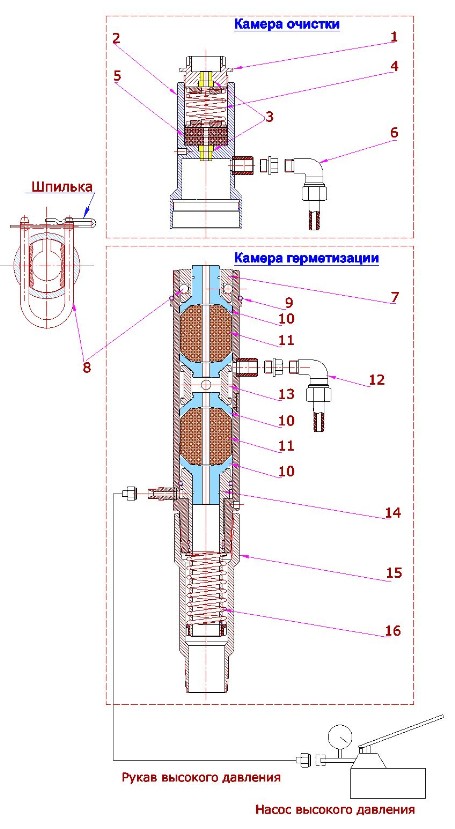

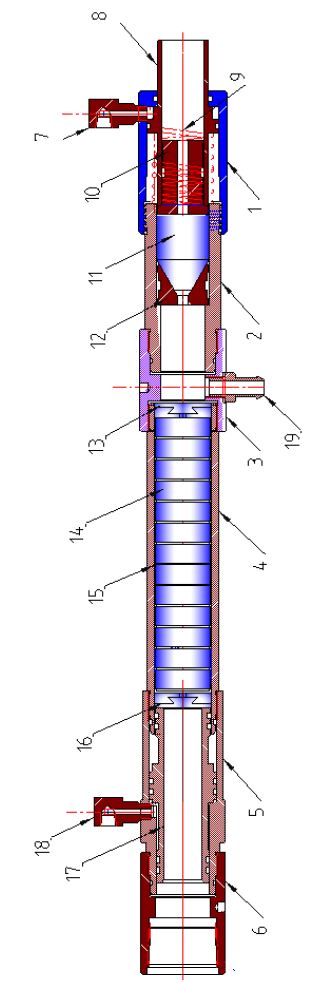

Состав сальникового устройства

Камера очистки
1.
Крышка
2. Корпус камеры
3. Латунные втулки
4. Пружина
5. Резиновая манжета
6. Сливной штуцер с заглушкой



Камера герметизации

7.
Прижим
8. Стопорная вилка
9. Резиновые уплотнительные кольца
10. Разрезные упорные плашки
11. Резиновая герметизирующая манжета
12. Сливной штуцер с заглушкой
13. Распорная втулка
14. Поршень гидроподжима
15. Переходник М89хН73
16. Пружина
