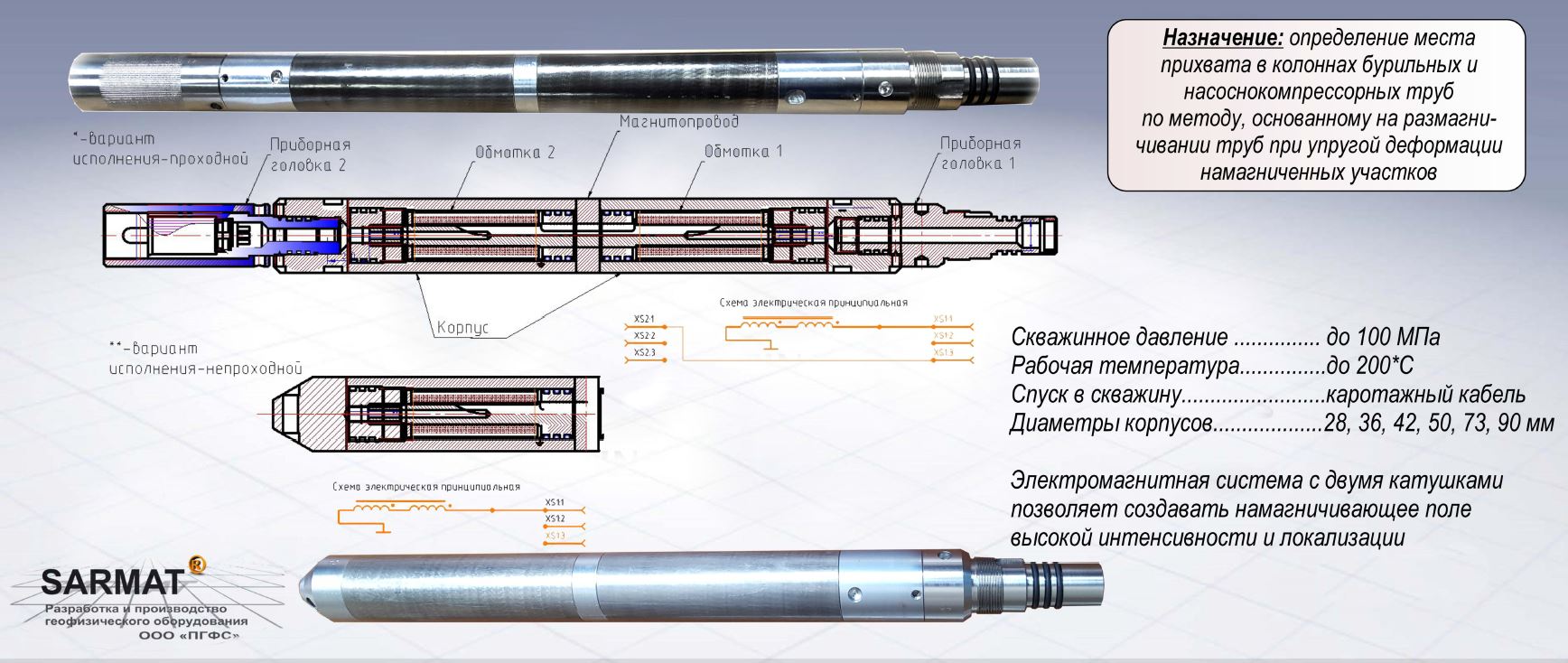

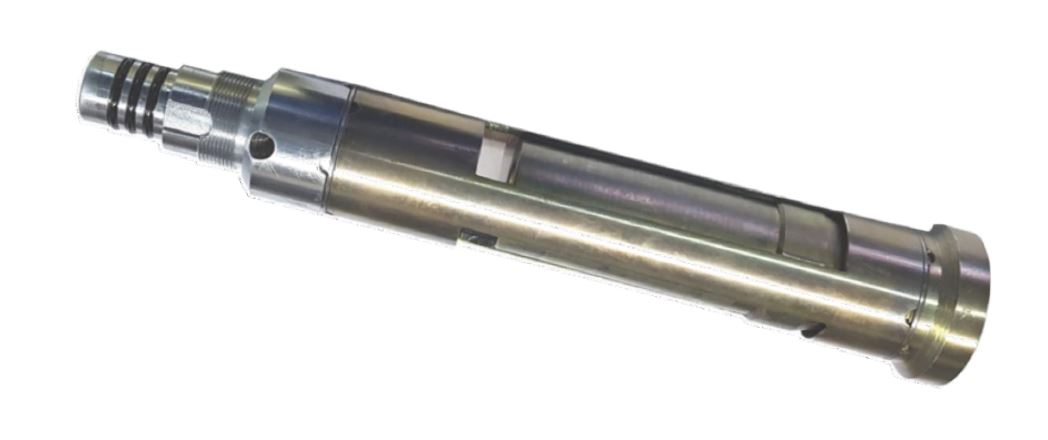

Прихватоопределители серии SARMAT

Прихватоопределители служат для определения места прихвата в колоннах бурильных и насоснокомпрессорных труб по способу, основанному на свойстве размагничивания
ферромагнитных материалов при упругой деформации намагниченных участков.
Серийно выпускаемые изделия составляют типоразмерный ряд с диаметрами: 28, 36, 42, 50, 73, 90 мм.
Максимально допустимое рабочее давление составляет 1000 атм.
Максимальная рабочая температура составляет 200 °С.
Прихватоопределители выпускаются как в проходном варианте с транзитными электрическими жилами, так и в не проходном варианте.

Подробное описание

Оборудование для депарафинизации SARMAT

Оборудование представляет собой комплект скребкового инструмента, предназначенного для проведения работ на каротажной (скребковой) проволоке.
Оборудование гарантирует при нештатной ситуации обрыв скребковой проволоки в узле заделки изделия.

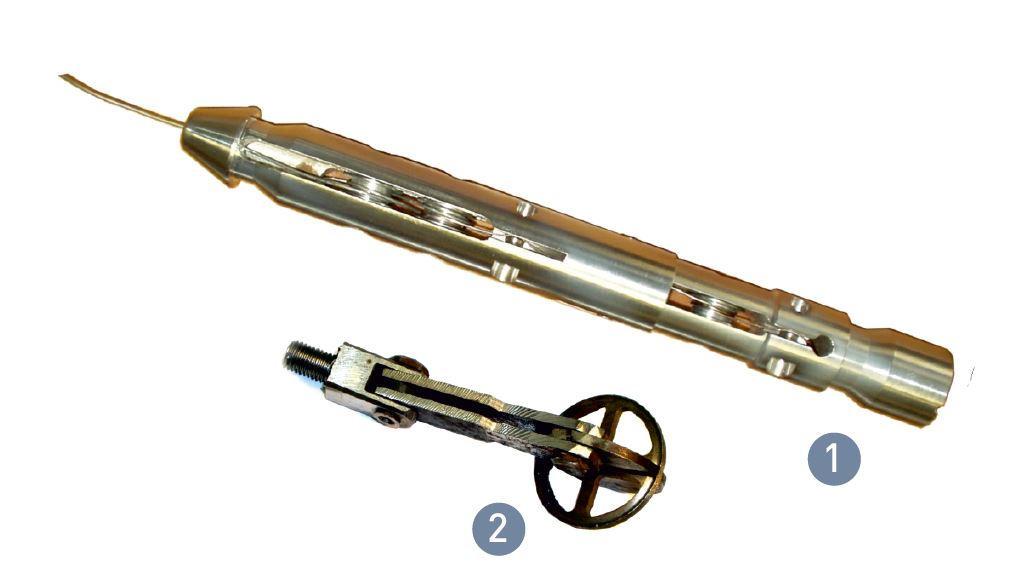

В комплект входит: наконечник (1), скребок (2), вертлюг, груз и ловушка для проведения аварийных работ.

Подробное описание

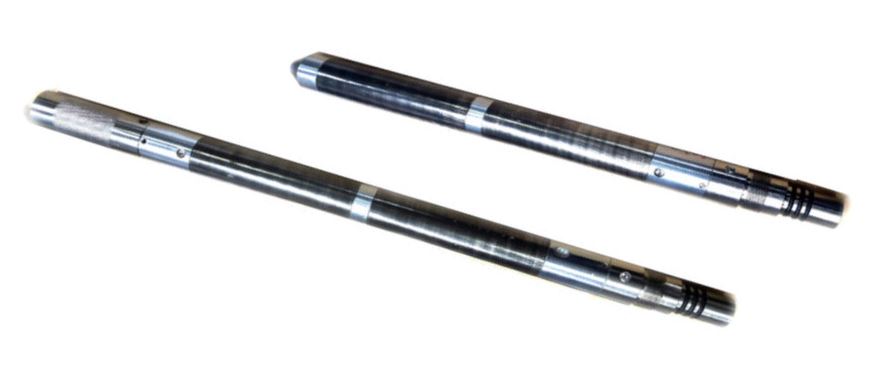

Цанговые ловушки SARMAT

Цанговые ловушки предназначены для проведения аварийных работ в скважине и служат для подъёма на дневную поверхность скважинных приборов и приборных
сборок, имеющих конструкцию головных частей, выполненную под цанговый захват ловильным устройством.
Ловушки комплектуются сменными воронками и сменными цангами различных размеров согласно ТЗ заказчика.
Выпускаемые серийно ловушки имеют следующие типоразмеры (диаметры): 47, 54, 73, 89. Спуск ловушек в скважину производится на кабельных наконечниках или на трубах НКТ.

Допустимая рабочая температура составляет 200 °С, а рабочее давление - до 1000 атм.

Подробное описание

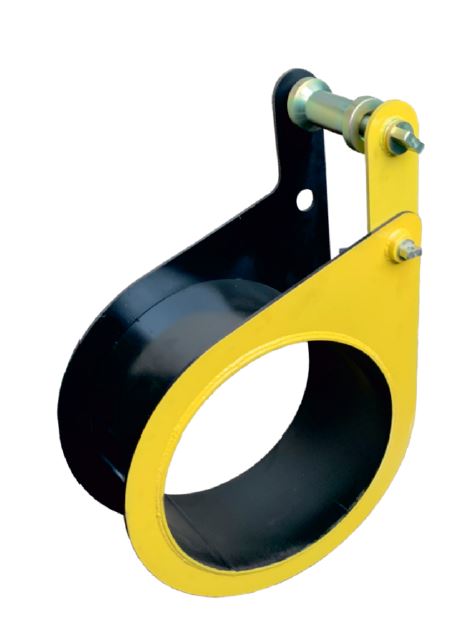

Аварийный барабан

Аварийный барабан предназначен для фиксации и удержания обрубленного каротажного кабеля на устье скважины при проведении аварийных работ.

Серийно выпускаются аварийные барабаны диаметров: 377, 500, 720 мм.

Диаметры закрепляемых каротажных кабелей составляют от 6 до 13 мм, а для барабана диаметром 720 мм более 13 мм.

Рабочая нагрузка составляет 12 тонн и 20 тонн для барабана 720 мм. Максимальная статичная нагрузка составляет 24 тонны и 30 тонн для барабана 720 мм.

Температура эксплуатации от -50 до +70 °С.

Подробное описание

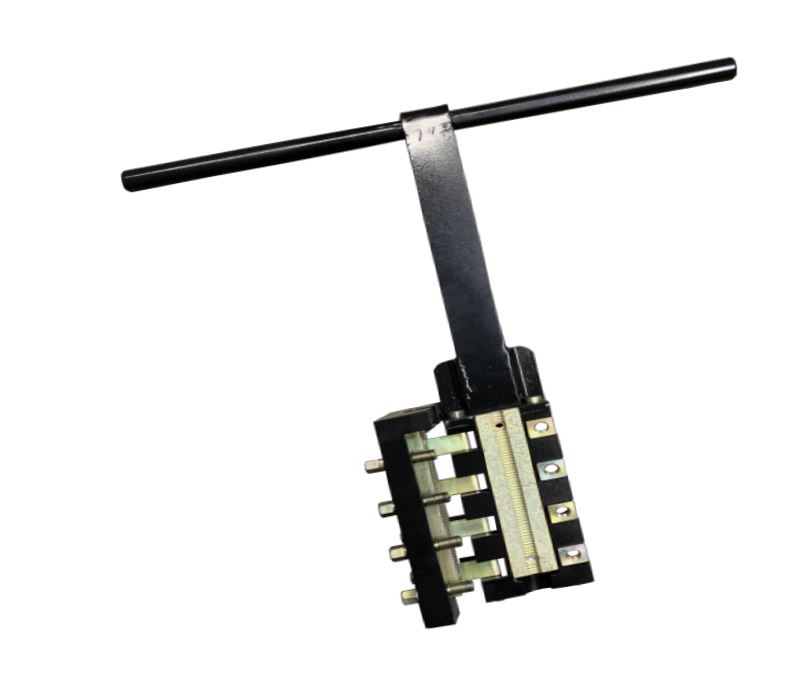

Стойка зажима кабеля Т-типа

Стойка зажима кабеля предназначена для быстрого зажима и надёжного удержания обрубленного каротажного кабеля на устье скважины при проведении аварийных работ.

Диаметр зажимаемого каротажного кабеля от 6 до 23 мм.

Габаритные размеры: 600 х 700 х 100 мм.

Масса 23 кг.

Температура эксплуатации от -40 до +70 °С.

Подробное описание

Зажим кабеля SARMAT

Зажим кабеля предназначен для быстрого зажима и надёжного удержания обрубленного каротажного кабеля на устье скважины при проведении аварийных работ.

Диаметр зажимаемого каротажного кабеля от 6 до 12,5 мм.

Температура эксплуатации от -40 до +70 °С.

Масса 10 кг.

Подробное описание

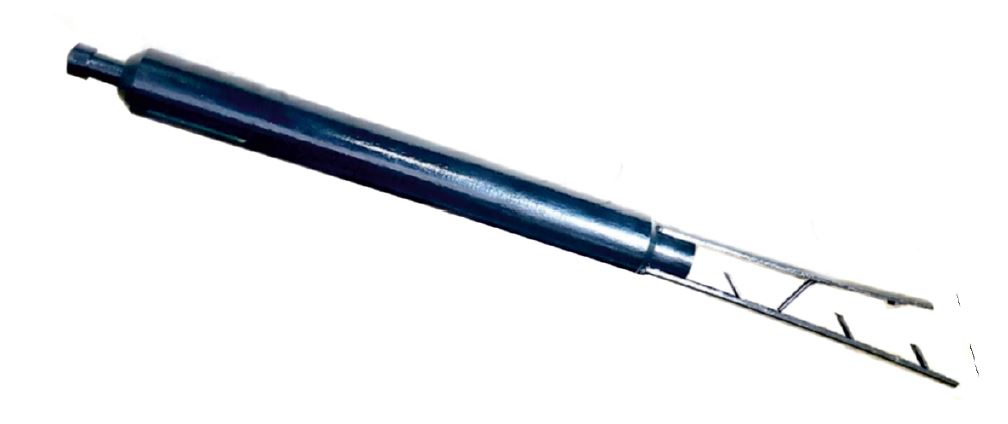

Ловитель каротажного кабеля и проволоки

Ловитель каротажного кабеля предназначен для проведения аварийных работ в скважине и служит для подъёма на дневную поверхность оборудования с оборвавшимся кабелем или каротажной проволокой.

Спуск ловителя в скважину осуществляется на трубах НКТ-73.

Температура эксплуатации до +200 °С.

Масса 7,5 кг.

Подробное описание

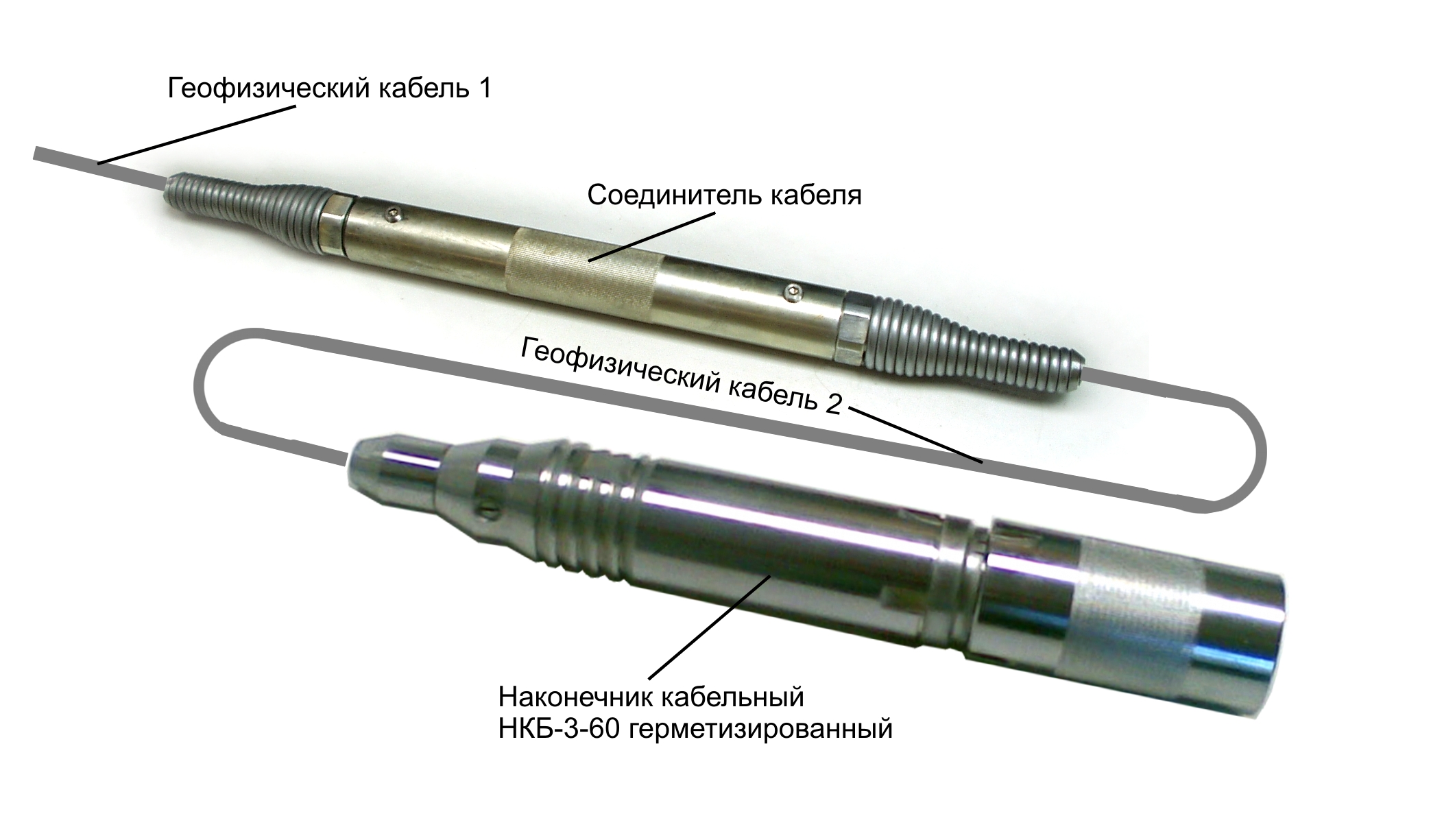

Соединитель геофизического кабеля СГК SARMAT

Соединитель геофизического кабеля предназначен для механического и электрического соединения отрезков грузонесущих геофизических бронированных кабелей при каротажных работах на скважине.

Соединитель обеспечивает:

- надёжное оперативное механическое соединение одно-, трёх- и семижильных отрезков кабелей с двухслойной бронёй между собой с полной заделкой на два повива брони.

- надёжный электрический контакт токопроводящих жил соединяемых между собой отрезков кабеля;

- функционирование при давлении до 600 атм и температуре до +200 °С.

Соединитель защищён от воздействия скважинной среды диэлектрической гидрофобной смазкой, заполняющей его корпус.

Диаметр корпуса соединителя 37 мм, длина 490 мм.
Возможно изготовление соединителя с нестандартными типоразмерами.
Масса 2,5 кг.

Подробное описание

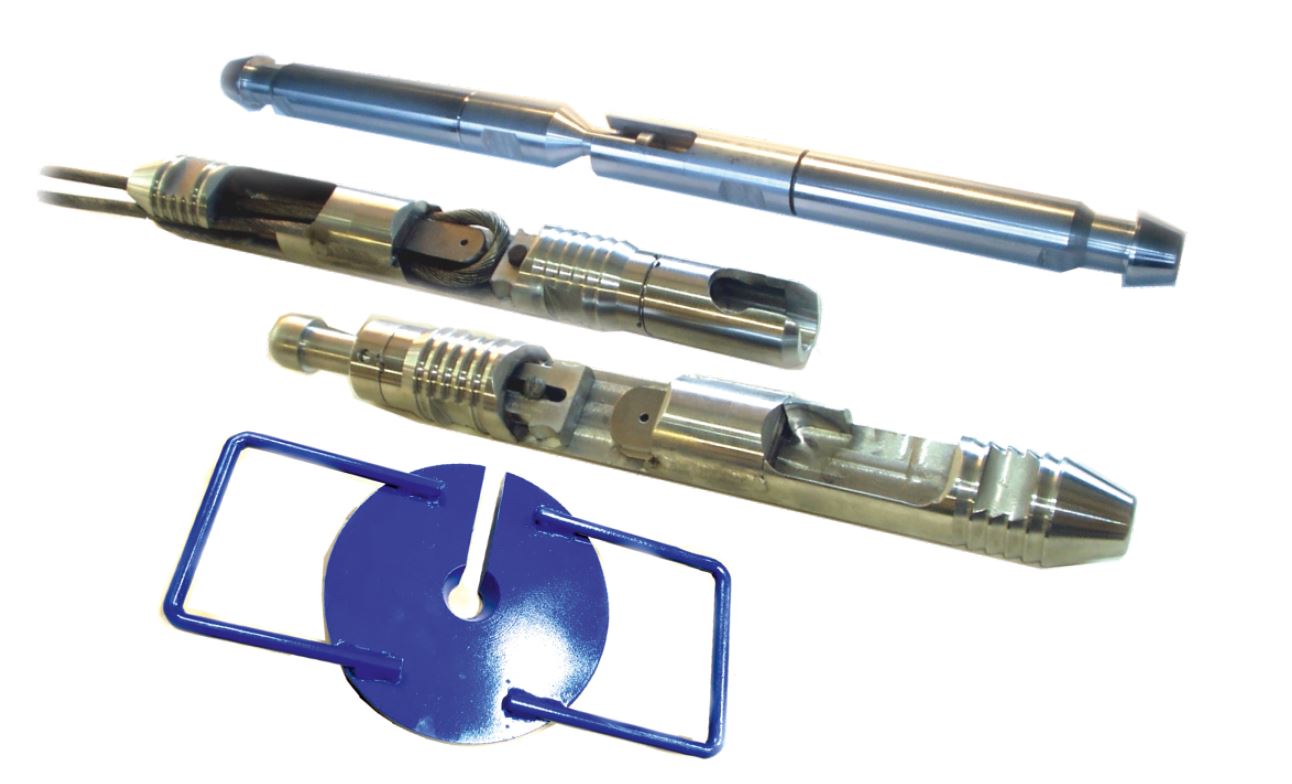

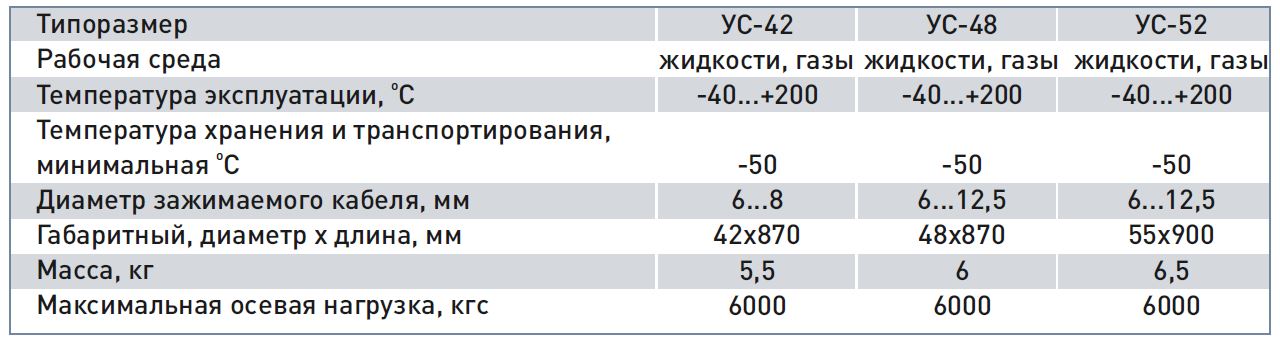

Устройства сцепные быстроразъёмные

Устройства сцепные серии УС предназначены для механического соединения отрезков обрубленных грузонесущих геофизических бронированных кабелей при аварийных работах на скважине.

Работа устройства проводится совместно с опорной плитой, входящей в комплект поставки согласно ТЗ заказчика.

Подробное описание

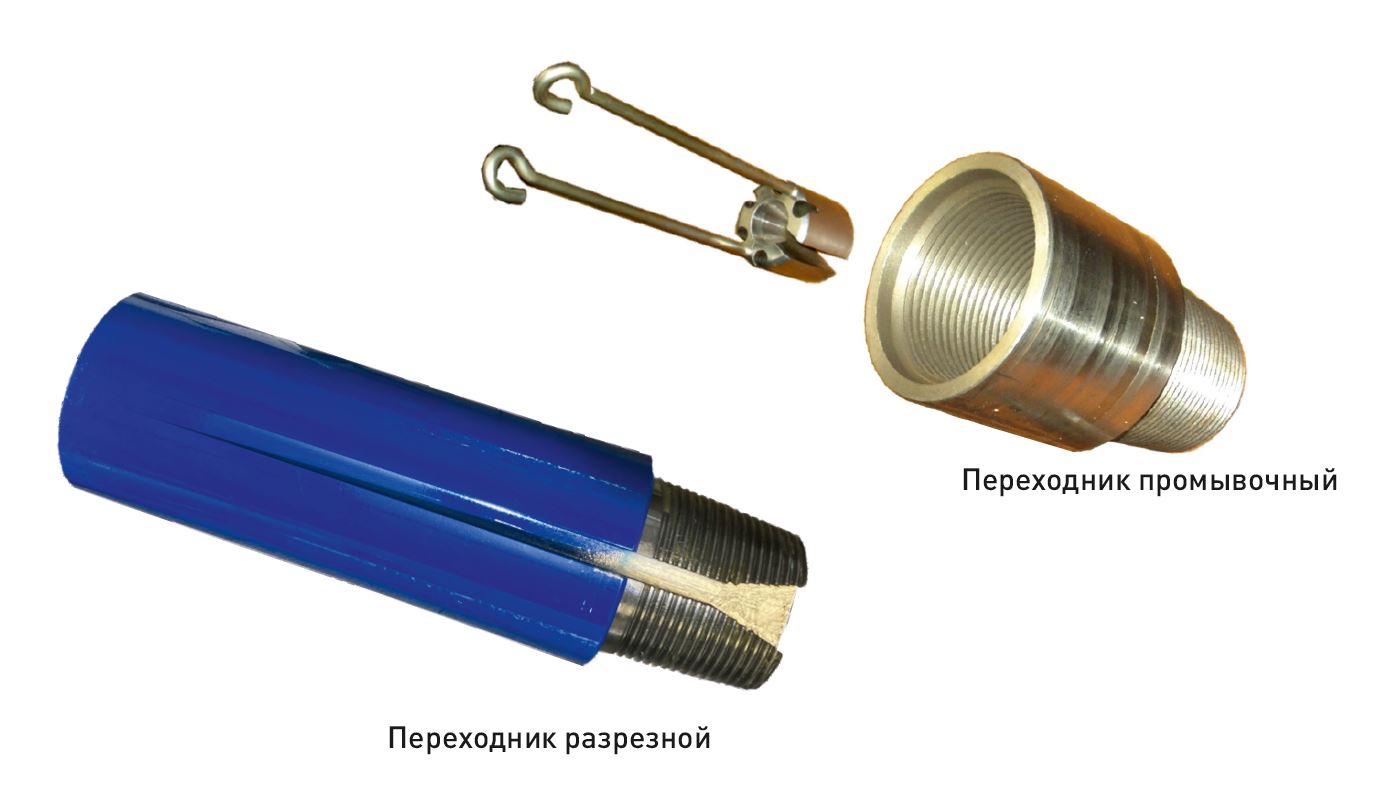

Переходники

Переходник промывочный предназначен для проведения ловильных работ на скважине совместно со сцепными устройствами серии УС методом перепуска геофизического кабеля через буровой инструмент.

Габаритный размер, диаметр х длина...127 х 500 (159 х 450) мм
Диаметр проходного отверстия.............. 57 (80) мм
Присоединительный размер:
муфта............................................................ З-102 (З-133)
ниппель.......................................................... З-102 (З-133)
Масса............................................................. 50 (70) кг

Переходник разрезной предназначен для проведения ловильных работ на скважине и вывода геофизического кабеля за буровой инструмент.

Габаритный размер, диаметр х длина... 127 х 500 (160х 520) мм
Диаметр проходного отверстия.............. 37 (60) мм
Присоединительный размер:
муфта............................................................ З-102 (З-133)
ниппель.......................................................... З-102 (З-133)
Масса............................................................ 32 (42) кг
